SOLARAWNのソーラーファブリックは、Thule社やFiamma社など従来型のオーニングフレームに直接取り替えて設置することはできません。専用のフレームシステムを必要とし、壁面取付け構造を採用しています。通常、MC4タイプの太陽光発電用コネクタが付属しており、フレーム・ソーラーファブリックの製造品質・発電出力についてはそれぞれ別途保証条項が適用されます。
ドイツのキャンピングカー見本市では、来場者がソーラーオーニングがどれだけの電力を発電できるかに関心を寄せました。しかし、製品のコンセプトから実際の設置へ話が進むと、以下の4つの実務的な質問が繰り返し寄せられました。
- 既存のThule社またはFiamma社製オーニングの生地を、ソーラーファブリックに交換できますか？
- 既存の取付けブラケットを再利用できますか？
- 保証の対象範囲はどこまでですか？
- 付属する電気コネクタの種類と、ケーブルの引き出し位置はどこですか？
これらの質問は重要です。なぜなら、ソーラーアワニングは、単に従来型アワニングに太陽電池パネルを付け加えたものではないからです。その太陽電池材料、機械的フレーム、取付構造、および電気接続は、すべてが一体となった統合システムとして機能する必要があります。
本ガイドでは、RVオーナー、設置業者、販売店、メーカー各社が、SOLARAWNシステムを選定または仕様決定する前に確認すべき事項について説明しています。
ソーラーファブリックは、トゥーレやフィアマのアワニングのファブリックと交換可能ですか？
いいえ。SOLARAWNのソーラーファブリックは、トゥーレ、フィアマ、またはその他の従来型アワニングのファブリックと簡単に交換できるものではありません。
通常の交換用アワニングファブリックには、主に日よけおよび悪天候からの保護機能が求められます。一方、ソーラーファブリックは、こうした基本機能を果たすだけでなく、一体化された太陽電池層を備え、伸縮時および屋外使用中に安定した電気的性能を維持する必要があります。
SOLARAWNは、柔軟なCIGS太陽電池技術を採用しています。太陽電池材料の面密度は約1.3 kg／m²で、動作温度範囲は－45℃～＋70℃です。その機械的・電気的特性は、オーニング全体の設計において十分に考慮する必要があります。
このため、Awnluxのソーラーオーニングフレームは、ソーラー生地の重量および動作要件に特化して開発されました。フレーム本体、アーム、脚部、フロントバーなど、すべての機械部品が、システム全体の一環として設計されています。
未検証のフレームへのソーラー生地の設置には、以下のような不確実性が生じる可能性があります。
- 既存のフレームは、ソーラー生地の重量に対応するように設計されていない可能性があります。
- ロールアップおよび張力調整の幾何学的条件が異なる可能性があります。
- アームやフロントバーが、必要な支持力を提供できない可能性があります。
- ケーブル配線が通常の伸縮動作を妨げる可能性があります。
- 元のモーターおよび駆動装置は、本用途向けに評価されていない可能性があります。
これは、トゥーレやフィアマの製品が従来型のオーニングとして不適切であるという意味ではありません。これは、それらのフレームが、ソーラーオーニング用の太陽電池生地「SOLARAWN」の構造的プラットフォームとして、アウンルックス社によって設計・検証されていないことを意味します。
RVオーナーにとってこれはどのような意味を持つのでしょうか？
既存のオーニング生地が摩耗しており、交換用のカノピーのみが必要な場合は、従来型の交換用生地が適した製品カテゴリです。
オーニングを通じて太陽光発電を導入したい場合、このプロジェクトは、システム全体の設置として総合的に評価する必要があります。太陽電池生地とそれに専用のフレームは、一体となって選定すべきです。
技術的な補足：ソーラーオーニングは、「日よけ」と「発電」の両機能を統合したシステムとして扱うべきであり、単なる生地のアップグレードとは考えないでください。
【 SOLARAWN 製品ページ 】
SOLARAWN は既存のトゥーレやフィアマの取付ブラケットをそのまま使用できますか？
SOLARAWN は壁面取付式のオーニングですが、互換性が確認された対応ソリューションがない限り、既存のトゥーレやフィアマのブラケットに直接取り付けることはできません。
一般的な取り付け方式は類似しています。つまり、幌は取付ブラケットまたは設置インターフェースを介して車両の側面に固定されます。ただし、取り付け方法が類似しているからといって、ブラケット本体、穴の位置、接続形状が互換性を持つとは限りません。
Awnluxの取り付け構造は、既存のThuleおよびFiammaシステムとは異なります。顧客が既存の取り付け位置を再利用したい場合、まず適切なコネクタまたはアダプターを開発・評価する必要があります。
Awnluxでは、こうした用途向けのコネクタ解決策を検討中です。互換性のあるコネクタが設計・確認されるまでの間、施工者は既存のThuleやFiamma用ブラケットをそのまま再利用できると想定してはいけません。
見た目が似ている壁面ブラケットを互換品として扱ってはいけない理由
ブラケットの外観形状は、実際の取り付けにおいてごく一部にすぎません。
適切な互換性評価には、以下の要素も検討する必要があります：
- ブラケットの断面形状および嵌合部
- 穴間隔および固定位置
- 車両側面の構造
- 取付エリア全体への荷重分布
- オーニングの長さおよびシステム全体の重量
- ドア、窓、屋根の突起部など周辺のクリアランス
- ケーブル配線に関する要件
- 設置および今後の保守作業のためのアクセス性
「壁面取付式」という表現は共通していても、機械的インターフェースが異なる場合があります。
適合性審査に必要な情報とは？
オーンラックス社または施工業者が車両を評価する前に、以下の情報をあらかじめご準備ください：
- RVまたはモーターホームの製造元
- モデル名と製造年
- 既存のオーニングのブランドおよび型式
- 必要なオーニングの長さ
- 現在のブラケットの写真
- 設置エリア全体の写真
- 車両の壁構造（ご存知の場合）
- 既存のマウントレールまたはアダプターに関する情報
- ケーブルの導入位置（希望する場所）
- 元のブラケットを撤去するかどうか
Awnluxでは、モデル別ブラケット対応表や独自の取付図面を一般向け設置情報として公開していません。販売店様、RVメーカー様、およびプロジェクト向けのお客様は、Awnluxエンジニアリングチームへお問い合わせいただき、車両モデルに応じた適合性確認、3D取付提案および見積もりをご依頼いただけます。
SOLARAWNの保証対象範囲は？
SOLARAWNでは、オーニングフレーム、太陽電池付きファブリックの製造品質、および発電出力について、それぞれ異なる保証期間を設定しています。
これらの保証カテゴリーは、単一の保証期間に統合してはなりません。たとえば、5年間の発電出力保証は、すべての機械部品が5年間の保証対象であることを意味するものではありません。
| 保証カテゴリー | 保証期間 | カバレッジ |
|---|---|---|
| オーニングフレームシステム | 1年間 | アーム、脚部、フロントバーなどの部品を含むフレームシステム関連部品 |
| 太陽光発電用ファブリックの製造品質 | 3年 | 太陽光発電用ファブリックの製造品質 |
| 輸出電源 | 5年 | 適用される保証条件に基づき、発電出力が80％以上を維持すること |
| 商品到着時の外観または電気的不具合 | 事案の審査 | 問題点が双方で確認された後の支援または交換 |
保証期間は納品日から起算します。
1年間フレーム保証の対象範囲は何ですか？
1年間フレーム保証は、オーニングのフレームシステムに適用されます。
確認された保証対象の不具合が交換可能なフレーム部品に及ぶ場合、アーム、脚部、フロントバーなどの個別の部品を交換することが可能です。この部品単位での修理対応により、問題が単一の機械部品に限定されている場合には、オーニング全体の交換を回避できます。
具体的な対応措置は、不具合の性質および点検結果によって異なります。
3年間施工保証の対象範囲は何ですか？
3年間施工保証は、太陽光発電機能付き生地（ソーラーファブリック）にのみ適用されます。
この保証は、オーニング全体のフレーム、モーター、電気部品、取付部品などすべての構成部品に対して3年間の保証を意味するものではありません。
クレームを申し立てる際は、顧客またはプロジェクトパートナーが、明確な写真、注文情報、および状態の説明を提供してください。電気的または性能に関する事例では、追加で試験結果の提出が必要となる場合があります。
5年間の発電出力保証とは？
この5年間の保証期間は、太陽光発電生地の発電出力を対象としており、適用される保証条件のもとで、保証された出力が最低でも80％以上となることを約束します。
これは性能保証であり、構造フレームの保証および太陽光発電生地の製造品質保証とは別に適用されます。
実際の発電量は、日射強度、影の影響、設置角度、温度、配線構成、接続された充電システムなどの運用条件にも影響を受けます。したがって、システムの出力値が低い場合は、まず原因を特定・診断し、その後で太陽光発電生地の性能不具合と判断する必要があります。
商品到着時に問題が見つかった場合はどうなりますか？
商品に外観上の不具合や電気的性能の問題がある状態で届いた場合、販売者は問題の原因を調査するお手伝いをいたします。
双方で状況を確認した後、販売者は問題の解決または適切な代替品の提供をいたします。
お客様には、商品到着後に梱包および製品の状態を確認し、輸送中の損傷や製品の外観上の異常が見られる場合は、その様子を写真に収めて保管していただくようお願いいたします。
SOLARAWNには、どの電気接続端子が標準で付属しますか？

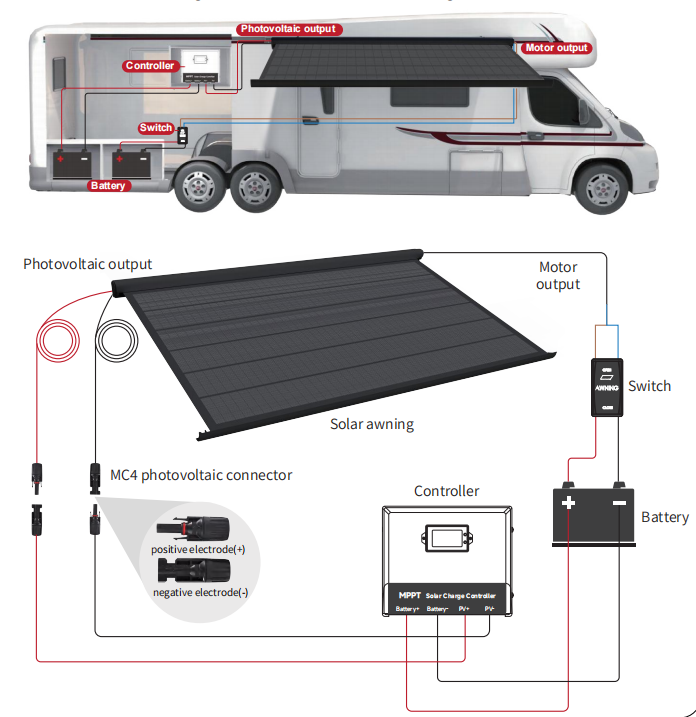

SOLARAWNは通常、太陽光発電用接続にMC4コネクタを採用しています。アンドーソンプラグやむき出しケーブル仕様も、ご要望に応じてご提供可能です。
| 接続方式の選択肢 | 入手可能性 |
|---|---|
| Mc4 connector | 標準仕様 |
| アンダーソンプラグ | お問い合わせいただければ提供可能です |
| むき出しケーブル | お問い合わせいただければ提供可能です |
| その他のコネクタ形式 | プロジェクト内容の最終確認を経て決定 |
選択したコネクタは、車両の電気アーキテクチャ、配線ルーティング計画、および充電設備と整合する必要があります。
OEM、ディストリビューター、またはフリート向けプロジェクトでは、量産開始前にコネクタの種類について合意しておく必要があります。特に、サンシェードを既存のMPPTコントローラー、太陽光コンバイナー、バッテリー充電システム、または車両用電気インターフェースに接続する必要がある場合、この点は極めて重要です。
モーター用ケーブルおよびPV用ケーブルの位置はどこですか？
標準的なケーブル配置は以下の通りです：
| ケーブル | 標準位置 |
|---|---|
| モーターケーブル | 右側 |
| 電気ケーブル | 左側 |
基準方向は、承認済みの製品図面または注文仕様書で確認してください。
プロジェクトで異なるケーブル位置が必要な場合は、量産開始前にサプライヤーと協議・確認を行う必要があります。サンシェードの製造後に内部ケーブル配線を簡単に反転できるとお客様が想定しないようご注意ください。
コネクタやケーブルの位置をカスタマイズできますか？
はい。特定のプロジェクトに応じて、コネクタおよびケーブル位置に関する要件についてご相談いただけます。
以下の詳細を量産開始前に確認してください：
- 必要なコネクタの種類
- ケーブル長
- モーター用ケーブルの位置
- PV（太陽電池）用ケーブルの位置
- 車両へのケーブル導入位置
- システム電圧
- ポラリティ要件
- MPPTまたはコントローラーとのインターフェース仕様
- サンプル、ディーラー向け、OEM向け、または量産向けの要件
これらの情報を早期にご提供いただくことで、設置時のアダプター使用や配線変更の必要が大幅に減ります。
ソーラーサンシェードをご注文される際、購入者が事前に確認すべき項目は？
お見積り依頼またはご注文の前に、以下のチェックリストをご確認ください。
ソーラーアワニング事前注文チェックリスト
- 完全なソーラーアワニングが必要ですか？ それとも従来型の張り替え用生地のみですか？
- 既存のアワニングのメーカーおよび型式は何ですか？
- 既存の取付ブラケットを撤去する予定ですか？ それともそのまま使用しますか？
- 車両の側面壁および取付エリアは確認済みですか？
- 必要なアワニングの長さはどれくらいですか？
- ドア・窓・ルーフ機器の周囲に十分なクリアランスは確保されていますか？
- MC4コネクタは、当該車両の電気系統に適合しますか？
- アンダーソンプラグ仕様、あるいは裸線仕様が必要ですか？
- モーターケーブルの出口位置はどこですか？
- 太陽光発電（PV）ケーブルの出口位置はどこですか？
- 太陽光入力を受け取るコントローラーまたは充電システムは何ですか？
- フレーム、施工品質、出力に関するそれぞれの保証期間を確認しましたか？
- 車種専用の機械的設計検討または3D適合性レビューが必要ですか？
単体での設置の場合、資格を持つRV技術者が取り付け面および配線経路を評価する必要があります。
販売店・流通業者・OEM向けプロジェクトでは、試作生産前に機械的・電気的な要件を文書化する必要があります。
ソーラーアワーニングの設置時に「想定してはいけない」こととは？
ソーラーアワーニングは、可動式の機械部品と太陽光発電（PV）電気システムを組み合わせた製品です。互換性に関する誤った想定は、設置・運用・将来的な保証対応に影響を及ぼす可能性があります。
しない
- SOLARAWNのソーラー布材を、トゥーレ社、フィアマ社、またはその他の未検証アワーニングフレームに取り付けないでください。
- 見た目が似ている壁掛けブラケットが機械的に互換性があると見なさないでください。
- 壁の構造、ブラケットの設置位置、および施工図面を確認するまで、新たな取付穴をあけないでください。
- 電気的・サプライヤーによる確認なしに、ケーブルの極性、コネクタの種類、または内部配線ルートを変更しないでください。
- 5年間の発電出力保証を、すべての機械的・電気的部品に対する5年間保証と解釈しないでください。
- 適切な充電装置および電気保護装置を備えずに、太陽光発電（PV）出力をバッテリーシステムに接続しないでください。
車両の構造や電気システムが不確実な場合は、構造的な取付、隠蔽配線、および太陽光発電システムとの統合は、資格を持つ専門の設置業者が行う必要があります。
SOLARAWNは新規設置用ですか、それとも生地の交換用ですか？
SOLARAWNは、生地のみの交換ではなく、太陽光発電機能付きオーニング全体の新規設置として評価することを推奨します。
| 顧客の要求 | 適性 |
|---|---|
| 摩耗したThule社またはFiamma社の生地のみ交換してください。 | 直接交換には適していません。 |
| 完全なソーラーアワーニングシステムの設置 | 装着性評価に適しています |
| 既存のトゥーレまたはフィアマのブラケットを再利用可能 | 直接互換性がなく、コネクタの開発および適合確認が必要です |
| 新規RVモデルへの統合 | OEMエンジニアリング評価に適しています |
| ディーラーによる再現可能な設置方法の開発 | 車種別評価に適しています |
| MC4コネクタの採用を要望 | 通常入手可能です |
| アンダーソンプラグまたはむき出しのケーブルを要望 | お問い合わせいただければ提供可能です |
| ケーブル出口の位置を変更 | 量産開始前には必ず確認が必要 |
正しい判断は、このプロジェクトが単純な生地交換作業なのか、それとも機械・電気システムを含む完全な統合工事なのかによって異なります。
日よけ機能の回復のみが目的であれば、従来型の生地交換がより直接的な解決策です。一方、屋根面積を追加で占有することなく、発電エリアを拡大したい場合は、SOLARAWNシステム全体の導入を検討できます。
販売店およびOEM各社は、どのようにSOLARAWNの適合性レビューを依頼できますか？
Awnlux社は2010年よりRVおよび車両用アワニングの設計・製造に特化してきました。モデル別ソーラーアワニングプロジェクトについては、当社エンジニアリングチームが、取付および接続方法の提案に先立ち、実際の設置条件を事前にレビューいたします。
適合性レビューを依頼するには、以下の情報をご提供ください：
- RVまたはモーターホームのメーカー、車種、製造年
- 必要なオーニングの長さ
- 既存のオーニングのブランドおよび型式
- 既存の取付システムに関する情報
- 設置エリアの写真または図面
- 車両側面の構造
- 希望する太陽光発電用コネクタ
- 必要なケーブル長
- モーターおよび太陽光発電用ケーブルの出線方向
- 充電システムまたはコントローラーに関する情報
- 試作または年間注文数量（見込）
モデルごとの適合性確認、コネクタ評価、3Dマウント提案、およびプロジェクト見積もりを依頼する場合は、アウンラックスまでお問い合わせください。
【アウンラックス技術部またはOEMソリューション担当までお問い合わせください。 】
よくあるご質問
SOLARAWNのファブリックは、トゥーレのオーニングファブリックと交換可能ですか？
いいえ。SOLARAWNの太陽光発電付きファブリックは専用フレームシステムを必要とし、トゥーレのオーニングフレームに直接取り付けることはできません。
SOLARAWNはフィアマのオーニングフレームに取り付け可能ですか？
いいえ。太陽電池付きファブリックは、フィアマのフレームに直接取り付けることはできません。SOLARAWNは専用の太陽電池付きオーニングフレームシステムと併用する必要があります。
既存のトゥーレまたはフィアマの壁面ブラケットを再利用できますか？
直接的な再利用はできません。SOLARAWNは壁面取付式ですが、その取付インターフェースはトゥーレおよびフィアマのシステムとは異なります。既存の取付条件を再利用するには、互換性のあるコネクタまたはアダプターを開発・確認する必要があります。
SOLARAWNには通常、どのPVコネクタが付属しますか？
標準仕様ではMC4コネクタが付属します。アンダーソンプラグや裸線仕様も、ご要望に応じて対応可能です。
モーター用ケーブルおよびPV用ケーブルの位置はどこですか？
標準配置では、モーター用ケーブルが右側、PV用ケーブルが左側に配置されます。基準方向については、製品図面または注文仕様書でご確認ください。
コネクタやケーブルの位置をカスタマイズできますか？
はい。コネクタの種類やケーブルの位置についてはご相談いただけますが、すべての変更は量産開始前にサプライヤーと確認する必要があります。
ソーラーオーニングの保証期間はどのくらいですか？
オーニングフレームシステムには1年間の保証、太陽電池付きファブリックには施工品質について3年間の保証、および発電出力について適用される保証条件のもとで5年間（保証期間終了時でも初期出力の80％以上を維持）の保証が適用されます。保証期間は納品日から起算します。
