Awnlux Elektrische Wohnwagen-Ausklappbare flexible Solarmarkise Installation und Benutzerhandbuch

Wenn Sie Ihren Reisemobil fahren, um eine spontane Reise zu starten, Awnlux elektrische Wohnwagen-Ausklappbare flexible Solarmarkise ist definitiv ein magisches Gerät, um Ihr Reiseerlebnis zu verbessern. Sie kann Ihnen nicht nur unter der sengenden Sonne einen kühlen Platz bieten, sondern auch zusätzliche Stromversorgung für das Reisemobil bereitstellen. Um jedoch ihre Funktionen vollständig nutzen zu können, sind eine korrekte Installation und Anwendung entscheidend. Im Folgenden werden wir die Installationsmethode und die wichtigsten Gebrauchshinweise dieser Markise detailliert vorstellen.

I ,Vorbereitungen zur Installation

Vor der Installation Awnlux elektrische Wohnwagen-Ausklappbare flexible Solarmarkise , müssen wir eine Reihe von Vorbereitungen treffen.

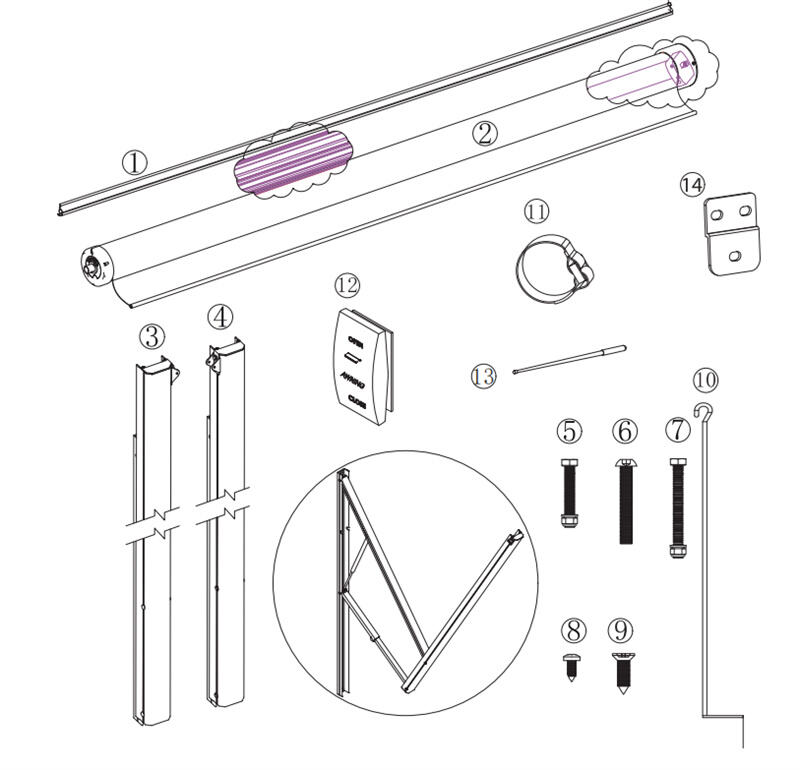

1. 1Überprüfen Sie alle Teile sorgfältig anhand des Produkthandbuchs, um sicherzustellen, dass keine Beschädigungen oder fehlende Teile vorliegen. Ein vollständiges Set Awnlux elektrische Wohnwagen-Ausklappbare flexible Solarmarkise beinhaltet Markisenrohr mit Solarpanel①②, Caravan-Ausklappdach Arme③④, Markisenarmhalterungen⑭, Schrauben ⑤⑥⑦⑧⑨, Schalter⑫, Kurbelgriff⑩, Justierstange⑬.

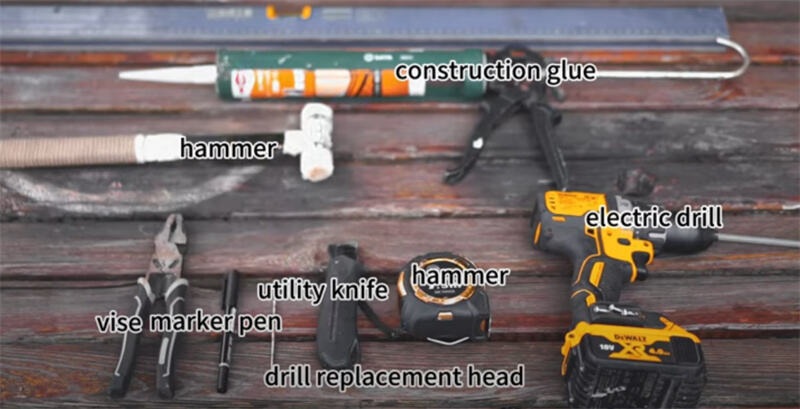

1. Die 2 Bereiten Sie die für die Installation erforderlichen Werkzeuge vor, wie elektrische Bohrer, Schraubenschlüssel, Maßband, Stufe usw.

1. Die 3 für Awnlux elektrische Wohnwagen Ausrollen flexibler Solarmarkisen , muss der Verkabelungsweg im Voraus geplant werden und die Installation sollte bei regenarmen und schwachen Winden durchgeführt werden. Während der Installation müssen Sie die Stromversorgung abschalten und die Werkzeuge so befestigen, dass sie nicht fallen.

Nach Abschluss der vorstehenden Vorbereitungen können wir mit den spezifischen Installationsschritten beginnen. In der nächsten Rubrik werden wir den Installationsprozess von Awnlux elektrische Wohnwagen-Ausklappbare flexible Solarmarkise ausführlich vorstellen, um Ihnen Schritt für Schritt bei der Einrichtung zu helfen!

Ii) detaillierte Installationsschritte

(I )Festgelegte, flexible Solarmarkise für Wohnwagen

2. Die 1. Die 1Die Wahl eines geeigneten Montageortes ist ebenfalls von entscheidender Bedeutung. Suchen Sie einen flachen, festen Bereich an der Seite des Wohnmobilfahrzeugs und vermeiden Sie, ihn in der Nähe von Fenstern, Luke, Lüftungsöffnungen oder anderen Hindernissen zu installieren.

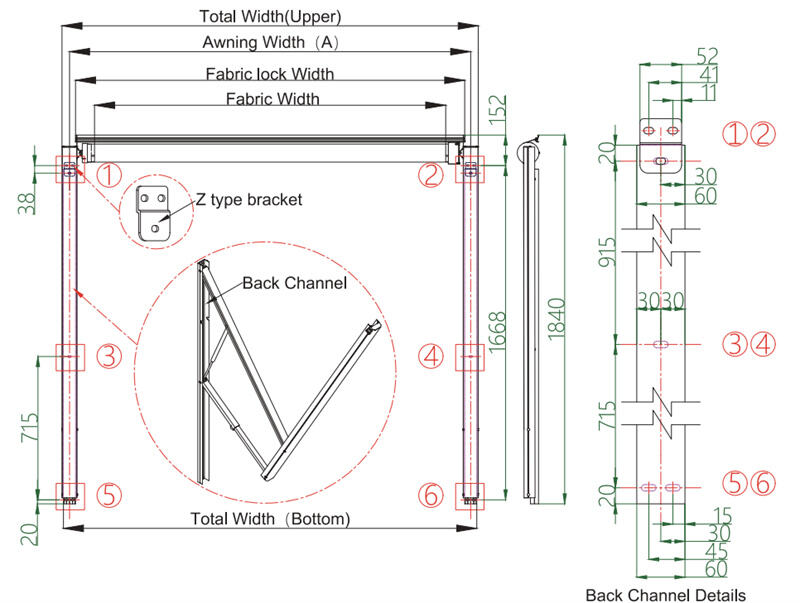

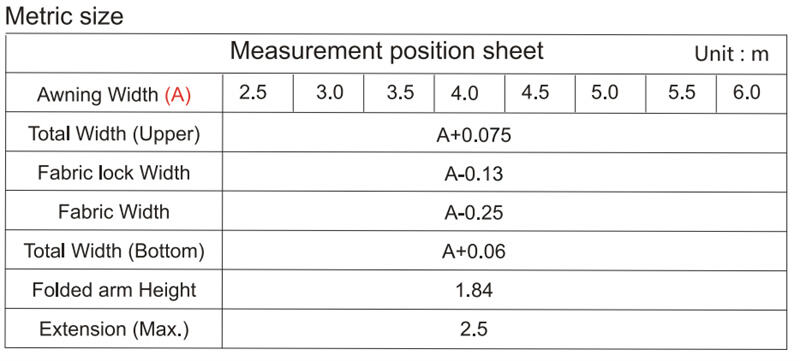

2. Die 1. Die 2Je nach Größe der flexible Solarfassade sie haben den Kauf, markieren Sie die 6 Montagepunkte der flexible Solarfassade arm gemäß der folgenden Zeichnung. Hinweis: Um sicherzustellen, dass die flexible Solarfassade ordnungsgemäß funktioniert, verwenden Sie eine Wasserwaage, um zu prüfen, ob die Befestigungspunkte ① und ②, ③ und ④, ⑤ und ⑥ auf derselben Waagerechten liegen müssen. Die Befestigungspunkte ①③⑤, ②④⑥ müssen jeweils auf derselben Senkrechten liegen.



2.1.3 Bohren Sie mit einem Elektrobohrer Löcher an den ausgewählten Stellen an der Seite des Wohnwagens, befestigen Sie die Z-förmige Montageschiene der flexible Solarfassade arm und ziehen Sie die Schrauben fest, schieben Sie den hinteren Schlitz des Markisenarms in die Z-förmige Halterung und befestigen Sie die Schrauben am unteren Ende des Arms, um sicherzustellen, dass jeder Befestigungspunkt stabil ist und das Gewicht sowie den Winddruck nach dem Ausklappen der Markise aushält.

Hinweis: Die Awnlux Electric Caravan ausklappbare flexible Solarmarkise arme werden vor Verlassen des Werks mit Klettverschlüssen befestigt. Lassen Sie den Klettverschluss während dieses Vorgangs nicht lösen, um Verletzungen zu vermeiden.

(Ii) )Flexible Solarmarkise montieren Körper

2. 2. 1 Berechnen Sie entsprechend der obigen Abbildung die Einbauposition der Stoffarretierleiste und befestigen Sie diese. Beachten Sie, dass nach dem Einbau der Stoffarretierleiste struktureller Klebstoff auf jedes Installationsloch aufgetragen werden muss, um Wassereinfiltration zu verhindern.

2. 2. 2 Stecken Sie ein Ende des Solartuchs von flexible Solarfassade mittels des Polyseils in die Stoffarretierleiste.

2. 2. 3 Verbinden Sie die flexible Solarfassade -Hülse mit dem Arm und sichern Sie diese mit Schrauben.

2. 2. 4 Stellen Sie sicher, dass das Solartuch vorne und hinten rechteckig ist, und verwenden Sie Selbstbohrschrauben, um das Tuch mit der Stoffarretierleiste zu verriegeln.

Beachten Sie, dass das Motorende mit dem rechten Arm verbunden werden muss. Stellen Sie sicher, dass der Markisenkörper fest mit dem Arm verbunden ist und keine Lockerungen vorliegen.

(III) Flexible Solarmarkise – Verkabelung

Bereiten Sie eine temporäre Stromquelle oder eine Wohnwagenbatterie vor, und stellen Sie sicher, dass die Spannung mindestens 12 Volt beträgt. Die Motorleitungen müssen vor dem Verkabeln innerhalb des Markisenarms geführt werden.

2. 3. 1 Verbinden Sie die blaue und die rote Leitung des Motors mit der Stromquelle/Batterie.

2. 3. 2 Verbinden Sie dann den roten Draht am Schalter mit dem (+) des Netzteils und den schwarzen Draht am Schalter mit dem (-) des Netzteils.

2. 3. 3 Der blaue Draht am Schalter wird mit dem braunen Draht am Motor verbunden und der weiße Draht mit dem blauen Draht am Motor.

2. 3. 4 Drücken Sie den Schalter, um zu testen, ob das Vordach normal geöffnet und geschlossen werden kann. Falls es nicht vollständig geöffnet oder eingefahren werden kann, stellen Sie die Motorgrenze gemäß den Installationsanweisungen ein. Nach erfolgreicher Öffnungs- und Schließfunktion verbinden Sie den Draht mit dem Fahrzeug.

Für spezifische Operationen beachten Sie bitte diesen Link: https: //www. youtube. com/watch? v=yooeM4riuTo

(IV )Verkabelung solarpanel

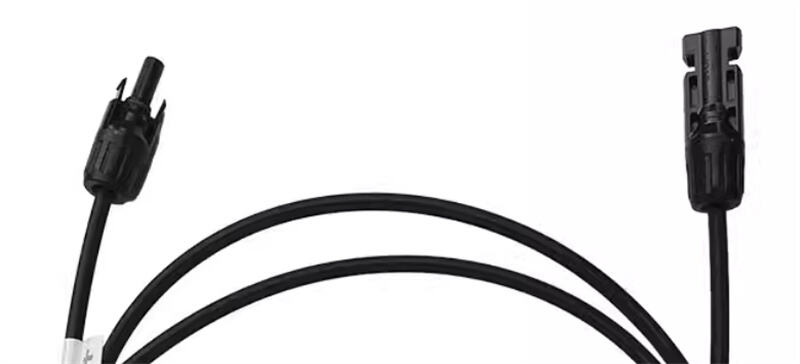

2. 4. 1  flexible Solarfassade schnittstelle:  Awnlux elektrisches flexibles Solardach verwendet die MC4-Ausgangsschnittstelle, und der Ausgangspunkt kann je nach Kundenwunsch auf der linken oder rechten Seite platziert werden. In der Regel sind am Ausgang positive und negative Pole markiert.

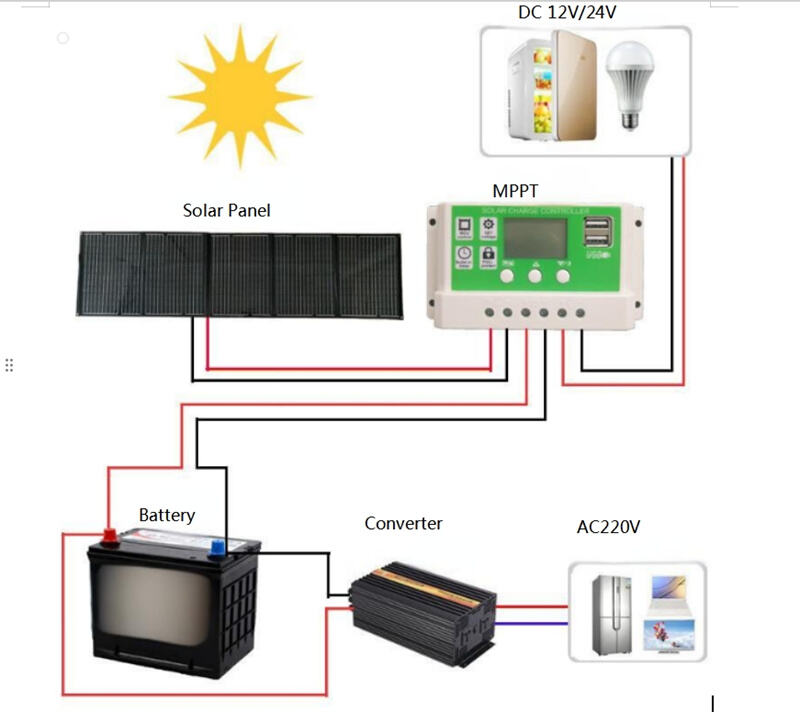

2. 4. 2 Gerätekompatibilität bestätigen : Stellen Sie sicher, dass die Spannung, Stromstärke und andere Parameter des Solarreglers, flexible Solarfassade , Batterie und andere Geräte sind aufeinander abgestimmt. Beispielsweise muss der Controller mit der Ausgangsspannung des flexible Solarfassade und der Nennspannung der Batterie übereinstimmen.

Empfohlene Konfiguration:

Es wird empfohlen, eine Tiefentladungslithiumbatterie oder eine AGM-Batterie zu verwenden

Die Wechselrichterleistung sollte entsprechend der Gesamtbelastung ausgewählt werden, z.B. 1000W, 2000W usw.

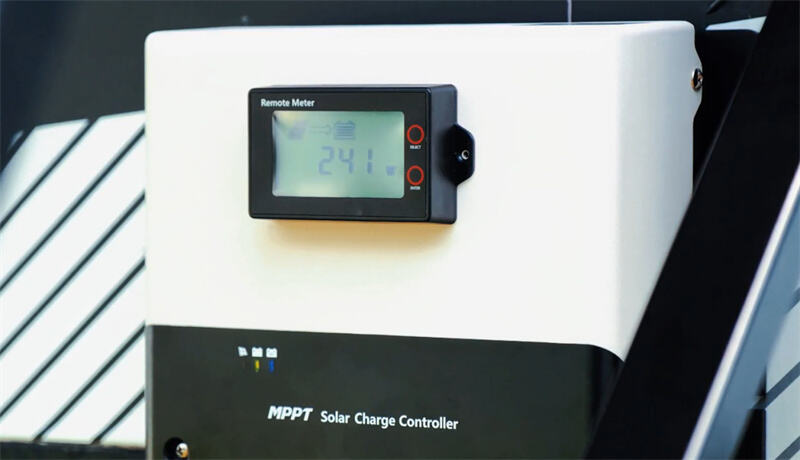

2. 4. 3 Verbinden Sie den Controller mit der Batterie: Verwenden Sie geeignete Verbindungskabel, um sicherzustellen, dass der Pluspol des Controllers mit dem Pluspol der Batterie und der Minuspol des Controllers mit dem Minuspol der Batterie verbunden ist. Das Ausgangsende des Controllers ist mit dem 12V- oder 24V-Batteriesystem zu verbinden.

2. 4. 4 Verbinden Sie den Controller mit dem flexible Solarfassade : Verbinden Sie den Ausgangsleiter des flexible Solarfassade über die MC4-Schnittstelle durch den entsprechenden MC4-Stecker mit der Eingangsschnittstelle des Controllers. Stellen Sie sicher, dass die Polarität korrekt verbunden ist.

2. 4. 5 Prüfen Sie die Verkabelung : Nachdem Sie die Verkabelung abgeschlossen haben, überprüfen Sie alle Anschlusspunkte, um sicherzustellen, dass die Verkabelung fest sitzt und die Plus- und Minuspole korrekt sind. Sie können ein Multimeter verwenden, um den Stromkreis zu testen und Kurzschlüsse sowie Unterbrechungen auszuschließen.

Während des Verkabelungsvorgangs müssen Sie die Stromversorgung trennen, um das Risiko eines elektrischen Schlages zu vermeiden. Wählen Sie außerdem Kabel geeigneter Spezifikationen entsprechend der Leistung und Entfernung des Solarsystems aus, um die Effizienz und Stabilität der Stromübertragung sicherzustellen.

Falls Sie andere Geräte mit Strom versorgen müssen, können Sie das Lastgerät an den Ausgang des Solarreglers anschließen.

Hinweis: Falls der Benutzer eine 220-Volt-Stromversorgung benötigt (z. B. für einen Induktionskocher, Elektrolüfter, Kaffeemaschine usw.), kann zusätzlich ein Wechselrichter (Gleichstrom zu Wechselstrom) angeschlossen werden, um Gleichstrom in Wechselstrom umzuwandeln.

(VI )D inbetriebnahme

Nachdem Sie alle Installationsarbeiten abgeschlossen haben, führen Sie die Inbetriebnahme durch. Führen Sie den Betrieb aus flexible Solarfassade durch Ein- und Ausschalten, um zu prüfen, ob es sich problemlos ausklappen und einziehen lässt. Gleichzeitig überprüfen, ob das Solarkraftwerksystem ordnungsgemäß funktioniert. Sie können entsprechende Geräte verwenden, um den Stromerzeugungs- und Ladezustand der Solarpaneele zu messen. Falls Probleme festgestellt werden, passen Sie die Installationskomponenten und Verkabelung rechtzeitig an.

III ,Hinweise zur Verwendung

(I) Wetter: Bei schlechtem Wetter wie starkem Wind, heftigem Regen, Gewitter und Blitz muss das Produkt rechtzeitig geschlossen werden, flexible Solarfassade um Schäden zu vermeiden.

(II) Wartung: Reinigen Sie Oberflächenverschmutzung regelmäßig mit einem weichen Tuch; prüfen Sie monatlich die Installationspunkte und Schrauben und stellen Sie diese rechtzeitig ein, falls sie locker oder rostig sind. Benutzen Sie keine spitzen Werkzeuge und keine ätzenden Reinigungsmittel.

(III) Belastung: Schweren Gegenstände nicht aufhängen, darauf klettern oder springen, um Verformung, Beschädigung oder Sicherheitsunfälle zu vermeiden. flexible Solarfassade um Verformung, Schäden oder Sicherheitsvorfälle zu vermeiden.

(IV) Lagerung: Falls das Produkt längere Zeit nicht verwendet wird, stellen Sie sicher, dass es nach dem Trocknen vollständig ausgeklappt wird, flexible Solarfassade und lagern Sie es an einem trockenen und gut belüfteten Ort.

Wenn Sie weitere Tipps zur Verwendung des flexible Solarfassade , oder andere Anforderungen haben, können Sie uns gerne kontaktieren.
